Задвижка 30ч39р ДУ600 РУ16 (DN600, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30ч39р ДУ 600 обеспечивает контроль и регулирование потока жидкостей или газов в трубопроводе.

• Принцип действия задвижки основан на ее конструкции — состоит из корпуса, штока и диска.
  • Корпус обычно изготавливается из стали, что обеспечивает прочность и долговечность изделия.
  • Шток соединяется с рукояткой или приводом, который позволяет управлять положением диска.
  • Диск является основным элементом задвижки, так как он блокирует или разрешает прохождение среды через трубопровод.
• 30ч39р ДУ 600 имеет диаметр условного прохода 600 мм.:способна обеспечить надежное управление потоком в крупных системах трубопроводов.
• Фланцевое исполнение позволяет легко и надежно соединить задвижку с другими элементами системы.
• Применение 30ч39р может быть разнообразным: она находит свое применение в промышленных предприятиях, энергетических установках, водопроводных системах и других отраслях, где требуется контроль и регулирование потока среды.

Технические характеристики задвижки 30ч39р ДУ600

Устройство

• Инженерная система — Водоснабжение, Пожаротушение
• Рабочая среда — вода, воздух
• Тип присоединения — фланцевое
• Тип затвора — с штурвалом
• Модель — 30ч39р
• Затвор — клиновая
• Материал резины клина — EPDM
• Обрезиненный клин — обрезиненный клин
• Масса нетто — 580 кг
• Диаметр — Ду 600
• Максимальное рабочее давление, бар — Ру16
• Номинальное давление фланцев, бар — 10/16
• Клин — чугун
• Конструкция шпинделя — невыдвижной
• Строительная длина — 390 мм

Габаритные и установочные размеры 30ч39р ДУ 600

• L = 390 мм (строительная длина)
• H = 1260 мм
• D = 840 мм
• D1= 720 мм
• D0= 600 мм
• D2= 685 мм
• n-d = 20-39 мм

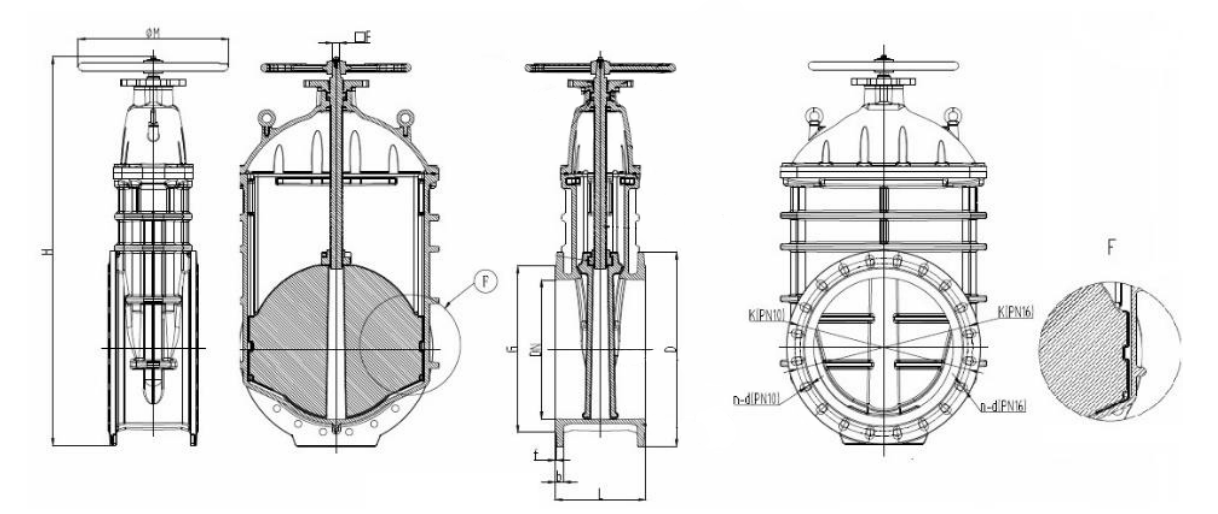

Эскиз

Материальное исполнение

• Корпус, Крышка — высокопрочный чугун (ВЧ40)
• Шпиндель — сталь коррозионностойкая
• Уплотнение — EPDM
• Втулка латунь — ЛМцА 57-3-1
• Поверхность клина — EPDM
• Маховик — серый чугун (СЧ20)

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30ч39р ДУ 600 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
