Задвижка 30ч39р ДУ100 РУ16 (DN100, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная 30ч39р ДУ100 РУ16 обладает высокой герметичностью, что позволяет ей эффективно управлять потоком среды. Она оснащена специальным приводом, который обеспечивает плавное и точное управление задвижкой. Привод может быть ручным, электрическим или пневматическим, в зависимости от требований и условий эксплуатации.

Принцип действия задвижки основан на механическом перемещении затвора внутри корпуса. Затвор может быть поворотным или подвижным: при поворотном типе затвор вращается вокруг своей оси, открывая или закрывая проход для жидкости или газа. Подвижный тип задвижки имеет шток, который перемещается вдоль оси, открывая или закрывая проход.

Важной особенностью задвижки 30ч39р является ее высокая надежность и долговечность: способна выдерживать высокое давление и температуру, что делает ее идеальным выбором для эксплуатации в условиях интенсивной работы. Кроме того, задвижка обладает устойчивостью к коррозии и воздействию агрессивных сред, что продлевает ее срок службы.

30ч39р ДУ100 широко применяется в различных отраслях промышленности, где требуется надежное и эффективное управление потоком среды.

Технические характеристики задвижки 30ч39р ДУ100

Устройство

• Номенклатурный номер — 107-7765
• Описание — Внешний вид изделия и количество присоединительных отверстий зависит от Ду, PN и может отличаться от представленного на фото
• Инженерная система — Водоснабжение, Пожаротушение
• Рабочая среда — вода
• Тип присоединения — фланцевое
• Тип затвора — с штурвалом
• Модель — 30ч39р
• Затвор — клиновая
• Материал резины клина — EPDM
• Обрезиненный клин — обрезиненный клин
• Масса нетто — 9.2 кг
• Температура рабочей среды — до +120 oC
• Диаметр — Ду 100
• Максимальное рабочее давление, бар — Ру16
• Номинальное давление фланцев, бар — 16
• Клин — чугун
• Конструкция шпинделя — невыдвижной
• Строительная длина — 190 мм

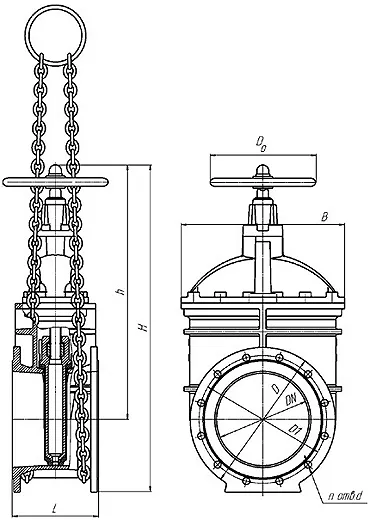

Габаритные и установочные размеры задвижки 30ч39р ДУ100

• DN = 100 мм
• D = 220 мм
• D1 = 180 мм
• D0 = 200 мм
• L = 190 мм (строительная длина)
• B = 188 мм
• Ød-n = 18-8
• H = 473 мм
• h = 363 мм

Эскиз

Материальное исполнение

• Материал изделия (корпус, клин): СЧ20;
• Материал изделия (шпиндель): сталь корозионно-стойкая 20Х13;
• Материал изделия (закладная гайка): латунь;
• Материал изделия (уплотнение клина): резиновая смесь.

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30ч39р ДУ100 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
