Задвижка 30ч39р ДУ250 РУ16 (DN250, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30ч939р ДУ250 предназначена для использования в системах трубопроводов. Обладает прочной и надежной конструкцией, выполненной из высококачественной стали.

• Основной принцип действия задвижки заключается в возможности блокировки или открытия потока рабочей среды в трубопроводе. Задвижка устанавливается между фланцами и обеспечивает герметичность соединения.
• Задвижка 30ч939р ДУ250 имеет диаметр установочного отверстия 250 мм, что позволяет использовать ее в системах с большими объемами потока рабочей среды. Обладает высокой пропускной способностью и низким гидравлическим сопротивлением, что обеспечивает эффективную работу системы трубопровода.
• Конструкция задвижки обеспечивает легкость установки и обслуживания. Оснащена ручкой или редуктором для управления, что позволяет легко и быстро открывать или закрывать задвижку.

Задвижка фланцевая широко применяется в различных отраслях промышленности, включая нефтегазовую, химическую и энергетическую. Обеспечивает надежную и безопасную работу системы трубопровода, предотвращая утечки и обеспечивая контроль над потоком рабочей среды.

Технические характеристики задвижки 30ч39р ДУ250

Устройство

• Инженерная система — Водоснабжение, Пожаротушение
• Рабочая среда — вода
• Тип присоединения — фланцевое
• Тип затвора — под электропривод
• Модель — 30ч939р
• Затвор — клиновая
• Масса нетто — 75.05 кг
• Диаметр — Ду 250
• Максимальное рабочее давление, бар — Ру16
• Номинальное давление фланцев, бар — 10/16
• ОСТ присоединение — присоединение по ОСТ «Б»
• Конструкция шпинделя — невыдвижной
• Строительная длина — 250 мм
• Крутящий момент — 200Н*м

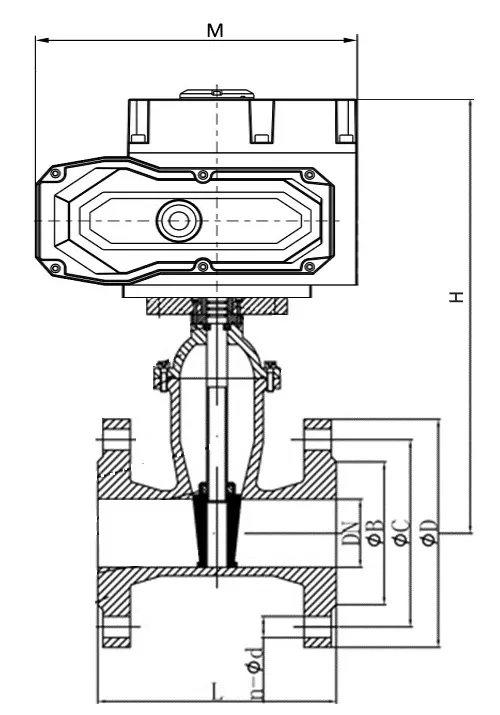

Габаритные и установочные размеры 30ч939р ДУ250

• DN — 250
• L (строительная длина) — 250 мм
• H (строительная высота) — 750 мм
• D — 405 мм
• B — 319 мм
• C — 355 мм
• M — 316 мм
• n-⌀d — 4-18 мм

Эскиз

Материальное исполнение

• Корпус — высокопрочный чугун GGG50
• Клин — чугун + EPDM
• Гайка — бронза
• Шток — Нержавеющая сталь
• Прокладка — EPDM
• Крышка корпуса — высокопрочный чугун GGG40
• Кольцо — Бронза
• Кольцо — EPDM
• Болты — Углеродистая сталь
• ISO-фланец — высокопрочный чугун
• Сальник — высокопрочный чугун
• Кольцо — EPDM
• Болты — Углеродистая сталь
• Материал резины клина — EPDM

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30ч939р ДУ250 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
