Задвижка муфтовая стальная клиновая 30лс15нж ДУ40 РУ40 (DN40, RN40)

Описание и принцип действия

Задвижка стальная муфтовая 30лс15нж ДУ40 предназначена для использования в системах водоснабжения, водоотведения, газоснабжения и других технических системах. Осуществляет функцию перекрытия потока среды в трубопроводе и регулирования его объема.

• Принцип действия задвижки 30лс15нж основан на движении штока внутри корпуса. Шток соединен с плунжером, который в свою очередь устанавливается в отверстие трубопровода. При повороте рукоятки или привода задвижка перемещается вперед или назад, открывая или закрывая доступ среды в трубопровод.
• Корпус задвижки изготовлен из стали, что обеспечивает ей прочность и долговечность. Муфтовое исполнение позволяет легко установить задвижку на соединение трубопроводов с помощью фланцевых соединений.
• 30лс15нж ДУ40 имеет диаметр условного прохода 40 мм и предназначена для работы с средами, допустимой температурой до 200°C и давлением до 1,6 МПа. Она обладает надежной герметичностью и устойчивостью к внешним воздействиям.

Задвижка муфтовая широко используется в различных отраслях промышленности, включая нефтегазовую, химическую, пищевую и другие. Обеспечивает надежную и безопасную работу системы, позволяет контролировать поток среды и обеспечивает возможность проведения ремонтных работ в трубопроводе.

Технические характеристики задвижки муфтовой ДУ40 РУ40 (DN40, RN40)

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Муфтовое
• Тип привода — Ручной
• PN, кгс/см² — 40
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -60 до +425
• Температура окружающего воздуха, °С — От -60 до +60
• Класс герметичности — А
• Приемка — ОТК
• Назначенный срок службы, лет — 10
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг — 5.4

Габаритные и установочные размеры 30лс15нж ДУ40

• L (строительная длина) = 216 мм
• H = 315 мм
• D = 160 мм
• D1= 125 мм
• H1 = 345 мм
• D0 = 160 мм
• N-D = 4 x 18 мм

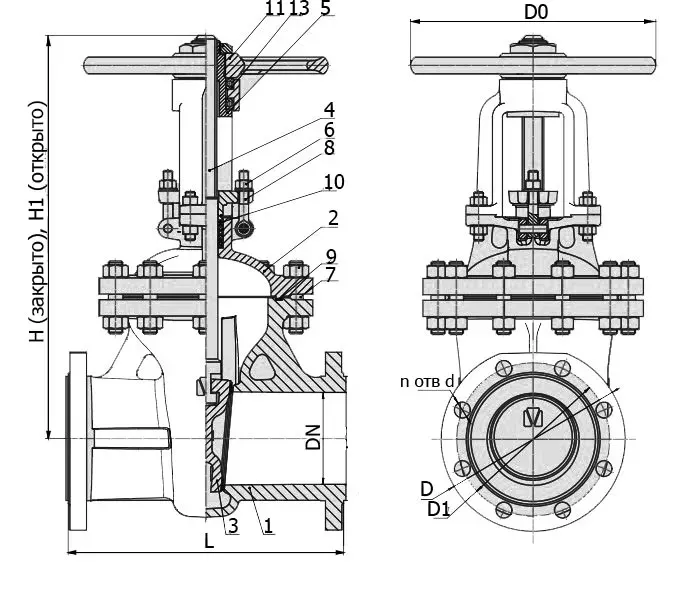

Эскиз

Материальное исполнение задвижки

• Корпус, крышка — Сталь 20ГЛ
• Клин (диски) — Сталь 20ГЛ
• Шпиндель — Сталь 14Х17Н2
• Гайка шпинделя — латунь ЛС59-1
• Гайка — Сталь 35Х
• Шпилька, болт — Сталь 40Х
• Болт откидной — Сталь 40Х
• Прокладка, Набивка сальника — ТРГ
• Маховик — чугун
• Подшипник — по ГОСТ 7872-89
