Задвижка стальная клиновая фланцевая 30лс15нж ДУ15 РУ40 (DN 15, RN 40)

Описание и принцип действия

Задвижка стальная клиновая фланцевая 30лс15нж ДУ15 РУ40 применяется в различных отраслях промышленности. Она обладает высокой надежностью и долговечностью, что делает ее идеальным выбором для использования в условиях повышенной нагрузки и агрессивной среды.

1. Эта задвижка обеспечивает надежное перекрытие потока жидкости или газа в трубопроводе. Она имеет клиновую форму, что позволяет ей обеспечивать плотное и герметичное закрытие, минимизируя потери давления и предотвращая утечки.
2. Задвижка 30лс15нж имеет фланцевое соединение, что обеспечивает простоту монтажа и демонтажа. Она также оснащена специальным механизмом, который позволяет легко и удобно управлять ее положением, что делает ее идеальным выбором для автоматизированных систем управления.
3. Стальное исполнение задвижки обеспечивает ей прочность и устойчивость к внешним воздействиям. Она способна выдерживать высокие температуры и давления, что позволяет ей работать в самых экстремальных условиях.

Технические характеристики 30лс15нж ДУ15 РУ40 (DN15, RN40) фланцевой

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Фланцевое
• Тип привода — Ручной
• PN, кгс/см² — 40
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -60 до +425
• Температура окружающего воздуха, °С — От -60 до +60
• Класс герметичности — А
• Приемка — ОТК
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• DN, мм — 15
• Масса, кг — 5

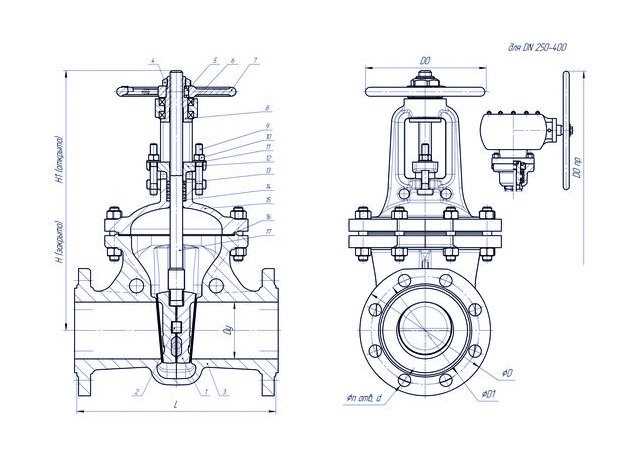

Эскиз

Материальное исполнение

• Материал корпуса — Хладостойкая сталь, 20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ с наплавкой уплотнительных поверхностей 08Х20Н9Г7Т
• Крышка: сталь 20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ
• Клин (диски): сталь 20Л-25Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
• Шпиндель: 20Х13
• Втулка резьбовая: бронза БрАЖ 9-4
• Гайка ГОСТ 7805 ГОСТ 9064
• Шпилька ГОСТ Р ИСО ГОСТ
• Болт откидной: сталь 35, 40X
• Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ПМБ, ПУТГ, СНП
• Набивка сальника: кольца ТРГ
• Маховик: сталь 25Л, ВЧ50

Документы

Продажа и доставка задвижки

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30лс15нж ДУ15 РУ40 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
