Задвижка 30с964нж ДУ300 РУ25 (DN300, RN25) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30с964нж ДУ300 предназначена для использования в системах водоснабжения, нефтегазопроводных и промышленных объектах. Обладает прочной конструкцией и надежной работой, что делает ее идеальным выбором для обеспечения безопасности и эффективности в системах трубопроводов.

• Основной принцип действия задвижки 30с964нж основан на использовании плавного перемещения заслонки внутри корпуса. Заслонка может быть повернута на 90 градусов, что позволяет открыть или закрыть поток жидкости или газа в трубопроводе. Это обеспечивает удобство использования и контроля над потоком среды.
• 30с964нж ДУ300 имеет диаметр условного прохода 300 мм, что позволяет обеспечить высокую пропускную способность и эффективность работы системы. Она изготовлена из качественной стали, что обеспечивает ее долговечность и устойчивость к воздействию агрессивных сред и высоких давлений.
• Важным преимуществом задвижки является ее простая установка и обслуживание. Она оснащена фланцами, которые обеспечивают надежное соединение с другими элементами трубопроводной системы. Кроме того, задвижка имеет низкое сопротивление потока, что позволяет снизить энергопотребление и улучшить эффективность работы системы.

Технические характеристики задвижки 30с964нж ДУ300

Устройство

• Инженерная система — Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
• Тип — клиновая
• Модель — 30с964нж
• Тип присоединения — фланцевое
• Конструкция шпинделя — выдвижной
• Масса нетто — 242 кг
• Максимальное рабочее давление, бар — Ру25
• Тип затвора — под электропривод
• Фланцевое исполнение — исп. B
• Максимальное усилие для закрытия — 300 Н*м
• Строительная длина — 500 мм

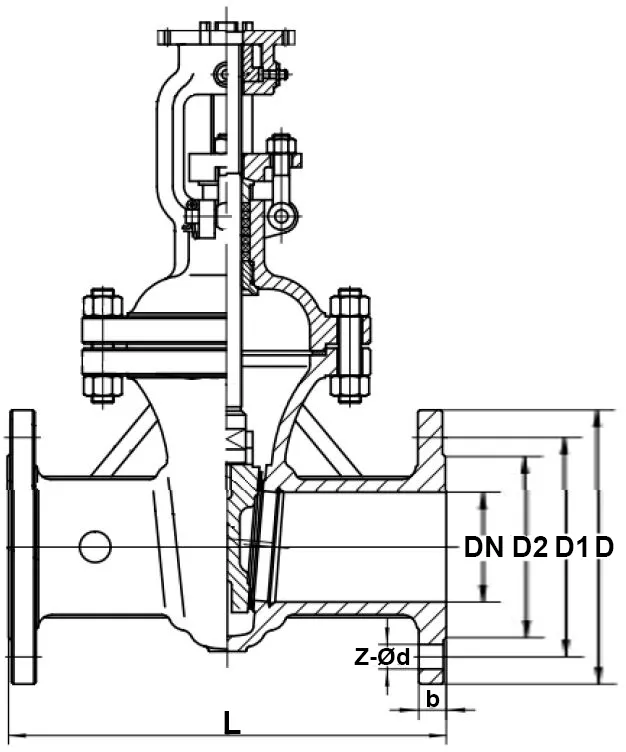

Габаритные и установочные размеры 30с964нж ДУ300

• DN — 300 мм
• L — 500 мм (строительная длина)
• D — 485 мм
• D1 — 430 мм
• D2 — 390 мм
• b — 40 мм
• Zxød — 16 x 30 мм

Эскиз

Материальное исполнение

• Марка материала корпуса — Сталь 25Л
• Материал шпинделя — 20Х13
• Крепёжные элементы — Сталь 25, Сталь 35
• Крышка — Сталь 25Л
• Гайка шпинделя — Латунь ЛС59-1
• Маховик — Сталь 25Л
• Прокладка крышки корпуса — Паронит
• Набивка сальника — АГИ, ТРГ
• Наплавка на кольце в корпусе — 07Х25Н13
• Наплавка на клине — Сталь по типу 20Х13

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30с964нж ДУ300 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
